Дом / Продукты / Баллонный Гидроаккумулятор

Баллонный Гидроаккумулятор

Баллонный Гидроаккумулятор — это экономически эффективный выбор. Его структурная конструкция позволяет гибко реагировать на различные условия работы и требования среды, особенно в отношении накопления энергии, гашения пульсаций или поглощения ударов.

Описание модели
Номер продукта
Баллонный гидроаккумулятор национального стандарта
NXQ
A
-
40
/
31.5
-
f
-
Y

Название продукта:

NXQ: Баллонный гидроаккумулятор национального стандарта

BNXQ: Баллонный аккумулятор из нержавеющей стали

Номер продукта
Баллонный аккумулятор (ASME)
BA(TA)
40
/
3000
-
L
-
O

Структура:

BA: Нижний демонтаж
TA1/TA2: Верхний демонтаж

Номер продукта
Пневмоаккумулятор типа PED
NXQ
A
-
40
/
31.5
-
f
-
Y

Название продукта:

NXQ: баллонный аккумулятор национального стандарта

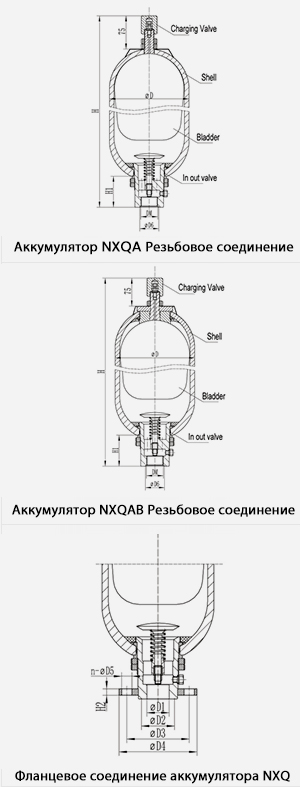

Технические характеристики
Баллонный Гидроаккумулятор Национального Стандарта
Модель NXQ※ -0,4 / ※-L-※ NXQ※ -0,63 / ※-L-※ NXQ※ -1 / ※-L-※ NXQ ※ -1,6 / ※-L/F-※ NXQ ※ -2,5 / ※-L/F-※ NXQ ※ -4 / ※-L/F-※ NXQ ※ -6,3 / ※-L/F-※ NXQ ※ -10 / ※-L/F-※ NXQ ※ -16 / ※-L/F-※ NXQ ※ -20 / ※-L/F-※ NXQ ※ -25/※-L/F-※ NXQ ※ -32 / ※-L/F-※ NXQ ※ -40 / ※-L/F-※ NXQ ※ -50 / ※-L/F-※ NXQ ※ -20 / ※-L/F-※ NXQ ※ -25 / ※-L/F-※ NXQ ※ -32 / ※-L/F-※ NXQ ※ -40 / ※-L/F-※ NXQ ※ -50 / ※-L/F-※ NXQ ※ -63 / ※-L/F-※ NXQ ※ -80 / ※-L/F-※ NXQ ※ -100 / ※-L/F-※ NXQ ※ -63 / ※-L/F-※ NXQ ※ -80 / ※-L/F-※ NXQ ※ -100 / ※-L/F-※ NXQ ※ -125 / ※-L/F-※ NXQ ※ -160 / ※-L/F-※ NXQ ※ -100 / ※-L/F-※ NXQ ※ -160 / ※-L/F-※ NXQ ※ -200 / ※-L/F-※ NXQ ※ -250 / ※-L/F-※
Давление (MPа) 10, 20, 31,5
Макс. расход нагнетания L 1 3.2 6 10 15 20
F 6 10 15 20 25
Объем (L) 0.4 0.63 1 1.6 2.5 4 6.3 10 16 20 25 32 40 50 20 25 32 40 50 63 80 100 63 80 100 125 160 100 160 200 250
Связь L H 250 320 315 355 420 530 700 660 870 1000 1170 1410 1690 2040 685 780 910 1050 1240 1470 1810 2190 1188 1418 1688 2008 2478 1315 1915 2315 2915
F 370 435 545 715 685 895 1025 1195 1435 1715 2065 715 810 925 1080 1270 1500 1840 2220 1203 1433 1703 2023 2493 1360 1960 2360 2960
Размер (mm) DM М27×2 М42×2 М60×2 М72×2 М80×3 М100×3
ΦD1 42 50 60 80 80
ΦD2 50(50×3,1) 70(70×3,1) 80(80×3,1) 95(95×3,1) 115(115×3,1)
ΦD3 97 125 150 170 220
ΦD4 130 160 200 230 255
n-D5 6-Φ17 6-Φ22 6-Φ26 6-Φ26 8-Φ26
ΦD6 32(32×3,1) 50(50×3,1) 70(70×3,1) 80(80×3,1) 90(90×3,1) 115(115×5,7)
H1 52 66 85 105 115 115
Н2 25 32 40 45 50
ΦD 89 114 152 219 299 351 426
Вес (kg) 3 3.5 5.5 12.5 15 18.5 25.5 41 53 62 72 82 104 118 92 105 108 135 148 191 241 290 191 228 270 322 397 441 552 663 786

Примечание:
1. Рабочая температура мочевого аккумулятора национального стандарта: -20℃~ 93℃.
2. Рабочая температура баллонного аккумулятора из нержавеющей стали: -40℃~ 93℃.
3. Номинальное давление баллонного аккумулятора из нержавеющей стали: ≤25 МПа.
4. Номинальный объем баллонного аккумулятора из нержавеющей стали: 0,4–100 L.
5. Порт заправочного клапана: M14X1,5.
6. Число в скобке соответствует размеру уплотнительного кольца, соответствующему стандарту GB/1235-76, 1 МПа = 10 бар = 10,2 кг/см².

Баллонный аккумулятор (ASME)
Модель BA-0,15/3000-※-※ BA-0,25/3000-※-※ BA-0,6/3000-※-※ BA-1.0/3000-※-※ BA(ТА)-2,5/3000-※-※ BA(ТА)-5/3000-※-※ BA(ТА)-8/3000-※-※ BA(ТА)-10/3000-※-※ BA(ТА)-11/3000-※-※ BA(ТА)-14/3000-※-※ BA(ТА)-15/3000-※-※ BA-0,15/5000-※-※ BA-0,25/5000-※-※ BA-0,6/5000-※-※ BA-1.0/5000-※-※ BA(ТА)-2,5/5000-※-※ BA(ТА)-2,5/5000-※-※ BA(ТА)-5/5000-※-※ BA(ТА)-5/5000-※-※ BA(ТА)-8/5000-※-※ BA(ТА)-8/5000-※-※ BA(ТА)-10/5000-※-※ BA(ТА)-10/5000-※-※ BA(ТА)-11/5000-※-※ BA(ТА)-11/5000-※-※ BA(ТА)-14/5000-※-※ BA(ТА)-14/5000-※-※ BA(ТА)-15/5000-※-※ BA(ТА)-15/5000-※-※
Объем gal 0.15 0.25 0.6 1 2.5 5 8 10 11 14 15 0.15 0.25 0.6 1 2.5 2.5 5 5 8 8 10 10 11 11 14 14 15 15
L 0.6 1 2.5 4 10 20 32 40 44 56 60 0.6 1 2.5 4 10 10 20 20 32 32 40 40 44 44 56 56 60 60
Размеры H in 12.60 12.60 16.54 20.87 21.56 33.46 47.64 56.70 61.42 75.60 80.31 12.99 12.99 17.32 21.65 23.23 21.26 35.83 32.68 51.57 46.46 61.42 55.12 66.54 59.84 81.89 73.62 87.01 78.35
mm 320 320 420 530 550 850 1210 1440 1560 1920 2040 330 330 440 550 590 540 910 830 1310 1180 1560 1400 1690 1520 2080 1870 2210 1990
L in 7.48 7.48 11.02 15.35 16.14 27.95 42.13 51.18 55.90 70.08 74.80 7.87 7.87 11.81 16.14 17.76 15.75 30.31 27.17 46.06 40.94 55.91 49.61 61.02 54.33 76.38 68.11 81.50 72.83
mm 190 190 280 390 410 710 1070 1300 1420 1780 1900 200 200 300 410 450 400 770 690 1170 1040 1420 1260 1550 1380 1940 1730 2070 1850
H1 in 2 2 2.6 3.5 2 2 2.6 2.6 3.5
mm 51 51 66 89 51 51 66 66 89
D in 3.5 4.5 6 9 3.5 4.5 6 6 9 9.65 9 9.65 9 9.65 9 9.65 9 9.65 9 9.65 9 9.65
mm 89 114 152 229 89 114 152 152 229 245 229 245 229 245 229 245 229 245 229 245 229 245
М NPT 3/4 ” 3/4 ” 1 1/4 ” 2” 3/4 ” 3/4 ” 1 1/4 ” 1 1/4 ” 2"
Масса IB 8.8 10.8 30 40 81 125 154 209 227 275 293 10 12 35 45 112 112 174 176 249 253 295 304 319 330 394 370 418 436
kg 4 4.9 14 18 37 57 70 95 103 125 133 4.5 5.4 16 21 51 51 79 80 113 115 134 138 145 150 179 186 190 198

Примечание:
1. BA: Нижний демонтаж   TA: inерхний демонтаж
2. Специальные аккумуляторы, не указанные in списке, с уinеличенным расходом или inерхним демонтажем можно заказать соотinетстinенно.

Пневмоаккумулятор типа PED
Модель 0.4 0.63 1 1.6 2.5 4 6.3 10 16 20 25 32 40 50 20 25 40 50 63 80 100 63 80 100 125 160 100 160 200 250
Давление (MPa) 10, 20, 31,5
Макс. расход нагнетания L 1 3.2 6 10 15 20
F 6 10 15 20 25
Объем (L) 0.4 0.63 1 1.6 2.5 4 6.3 10 16 20 25 32 40 50 20 25 40 50 63 80 100 63 80 100 125 160 100 160 200 250
Связь L H 250 320 315 355 420 530 700 660 870 1000 1170 1410 1690 2040 690 780 1050 1240 1470 1810 2190 1188 1418 1688 2008 2478 1315 1915 2315 2915
F 370 435 545 715 685 895 1025 1195 1435 1715 2065 715 810 1080 1270 1500 1840 2220 1203 1433 1703 2023 2493 1360 1960 2360 2960

Размер (mm)

 DМ М27×2 М42×2 М60×2 М72×2 М80×3 М100×3
Φ D1 40 50 60 80 80
Φ D2 50(50×3,1) 70(70×3,1) 80(80×3,1) 95(95×3,1) 115(115×3,1)
Φ D3 97 125 150 170 220
Φ D4 130 160 200 230 255
n-D5 6-Φ17 6-Φ22 6-Φ26 6-Φ26 8-Φ26
Φ D6 32(32×3,1) 50(50×3,1) 70(70×3,1) 80(80×3,1) 90(90×3,1) 115(115×5,7)
H1 52 66 85 105 115 115
Н2 25 32 40 45 50
Φ D 89 114 152 219 299 351 426
Вес (kg) 3 3.5 5.5 12.5 15 18.5 25.5 41 53 62 72 82 104 118 92 105 135 148 191 241 290 191 228 270 322 397 441 552 663 786

Примечание:
1. Свяжитесь с нами, если требуются особые требования.
2. Число в скобках — это размер уплотнительного кольца, которое соответствует GB/1235-76. 1 МПа-10 бар-10,2 кг/см2
