Как определить резьбу мембранного гидроаккумулятора?

Мембранный аккумулятор Милегерца необходимо подключать к трубопроводу посредством резьбы, поэтому особенно важно определиться с размером и типом резьбы. Ниже приведены несколько методов определения типа резьбы:

一．Для определения типа резьбы используйте калибр-пробку (для обнаружения внутренней резьбы) или калибр-кольцо (для обнаружения внешней резьбы).

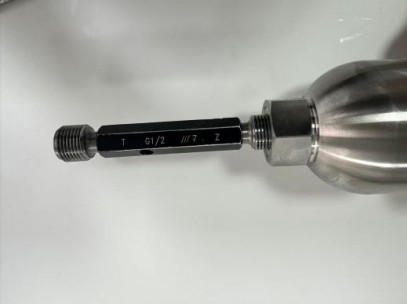

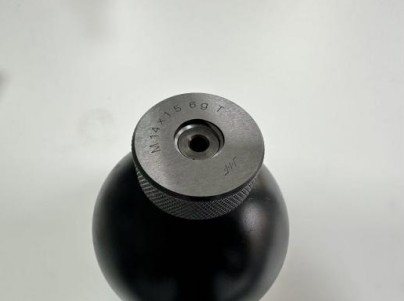

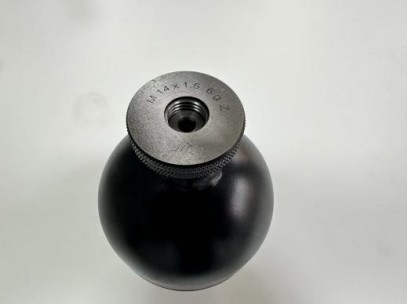

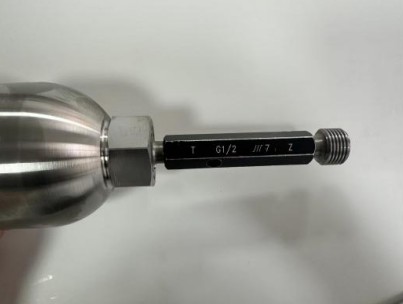

Самый простой и точный метод — использовать калибр-пробку или кольцевой калибр для принятия решения. Вверните калибр-пробку или калибр-кольцо в проверяемую резьбу. Сквозной манометр можно легко ввинтить в нижнюю часть, а непроходной манометр можно ввинтить максимум на 2 витка резьбы. В этом случае резьбой аккумулятора является резьба, соответствующая калибру резьбы.

Примечания:
1. Очистите резьбу перед тестированием;
2. Манометры «годен» и «запрещен» должны ввинчиваться вертикально и с небольшим усилием, их нельзя ввинчивать с применением силы;
3. Манометры «годен» и «непроходен» должны регулярно калиброваться.

二．Действия по определению типа резьбы с помощью штангенциркуля и резьбомера следующие:

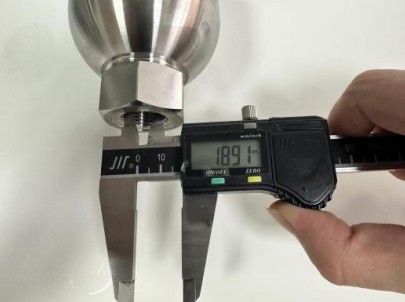

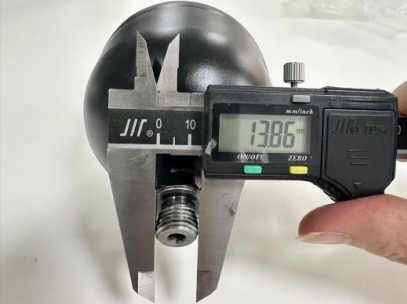

1. Измерьте внешний диаметр (для наружной резьбы) или внутренний диаметр (для внутренней резьбы) резьбы.

Наружная резьба: С помощью штангенциркуля измерьте основной диаметр резьбы (самый внешний диаметр).
Внутренняя резьба: Измерьте меньший диаметр резьбы (диаметр внутри резьбы).
Примечание. При измерении избегайте изношенной части гребня резьбы и возьмите среднее значение нескольких измерений.

2. Измерьте шаг резьбы (резьбы на дюйм или мм).

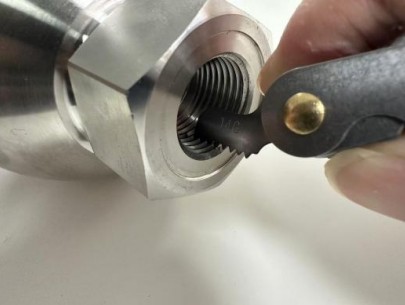

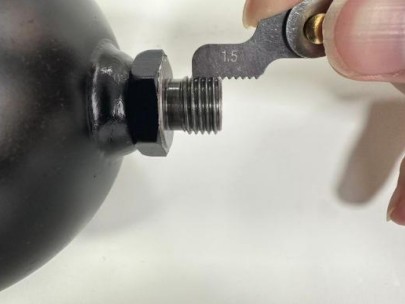

Совместите зубцы калибра с канавками резьбы один за другим, чтобы найти зубья, которые идеально подходят.
Прочтите шаг, отмеченный на зубах:
Метрическая резьба: непосредственно отображает шаг (например, 1,5 мм, 2 мм и т. д.).
Дюймовая резьба: отображение количества зубьев на дюйм (например, 11 зубьев на дюйм, 14 зубьев на дюйм и т. д.).
Альтернативный метод (когда нет манометра):
С помощью штангенциркуля измерьте расстояние 10 зубьев и разделите его на 10, чтобы получить средний шаг (применимо к метрической резьбе).
Для дюймовой резьбы подсчитайте количество зубьев в пределах 1 дюйма.

3. Проверьте параметры резьбы

Сверьтесь со стандартным руководством: сравните измеренные диаметр и шаг с таблицей стандартов резьбы.
Например:
Измеренный внешний диаметр ≈ 17,9мм, шаг 1,5мм → М18×1,5.
Измеренный внутренний диаметр ≈ 18,8 мм, 14 ниток на дюйм → G1/2.

Примечания
1. Старая нить может быть изношена, поэтому для измерения следует выбрать неизношенную часть.
